Гравитационные бетоносмесители
Конструкция гравитационного бетоносмесителя представляет из сеья простой пустотелый вращающийся барабан-оболочку, к внутренним торцевым стенкам и днищу которого под определенными углами наклона прикреплены неподвижные лопасти. При вращении барабана за счёт механического (реже - ручного) привода, строительный материал материал силами трения, а также с помощбю лопастей поднимается на некоторую высоту, после чего свободно падает вниз, за счёт силы гравитации. При этом образуются определенные радиальные и осевые потоки движения смеси, в которых различные частицы материала сталкиваются между собой и стремятся перераспределиться по всему объему замеса.
В гравитационных бетоносмесительных установках происходят три вида потокообразования квазижидкостной консистентнной массы смешиваемых материалов, входящих в состав товарного бетона или строительного раствора: переменный, радиальный и перекрестный.
|
|

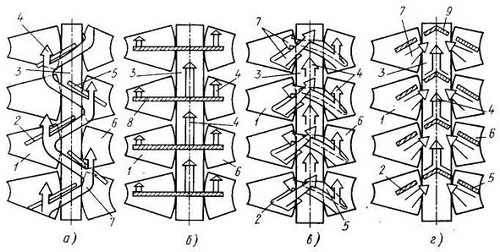

Виды образования потоков материалов смешения в гравитационных бетоносмесителях:
а — переменный; б — радиальный; в, г — перекрестный; 1 — секционная развертка переднего конуса барабана; 2 — горловинная лопасть; 3 — развертка цилиндрической части; 4 — радиальные потоки перемешиваемых компонентов; 5 — донная лопасть; 6 — секционная развертка переходного конуса днища; 7 — осевые потоки перемешиваемых компонентов;8 — продольная лопасть; 9 — двускатный плужок
На рис. показаны условные секционные развертки внутренней поверхности двухконусного барабана с горизонтальными проекциями лопастей и схемы потокообразования.
