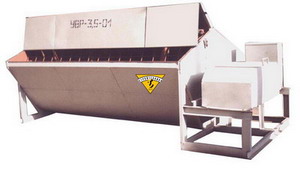

УВР - установка выдачи раствора

Установка для приема и выдачи раствора представляет собой утепленный бункер, снабженный подогревом, перемешивающим устройством (шнеком), эскалатором и приводом, состоящим из электродвигателя, редуктора и клиноременной передачи. Все агрегаты привода закрыты кожухом, во избежание попадания, и последующего застывания раствора на его элементах. Принцип работы УВР состоит в следующем: раствор, помещенный в бункер установки, при помощи шнека перемешивается и одновременно движется к эскалатору, где с помощью ковшей происходит захват и транспортировка к окну для выгрузки. Если затвор для выгрузки открыт, то раствор порциями, равными по вместимости объёму одного ковша эскалатора попадает в лоток, с которого он самотеком стекает в тару, бадью или другую емкость.



В зависимости от модели различают установки с одним шнеком (УВР-3.5-0.1)  и с двумя (У-342М). Наличие дополнительного винта обеспечивает более тщательное перемешивание раствора при транспортировке, уменьшить время и снизить нагрузки на подшипники, что увеличивает срок службы установки. Благодаря своей несложной конструкции, обучение эксплуатации такой установки не займёт много времени. Кроме того, при разработке учитывались и аспекты безопасности, позволяющие заблокировать привод конвейера при открытой крышке бункера. Чтобы сделать эту установку более универсальной, и использовать её на протяжении всего года, при разработке потребовалось усовершенствовать оборудование, сделав так, чтобы раствор не замерзал при помещении его в бункер. Для этого стенки емкостей выполнены с применением теплоизолирующих материалов, а в задней нижней части установленных несколько электронагревателей. Для работы данной установки необходимо подключить её к сети переменного тока напряжением 380В и частотой 50 Гц.
