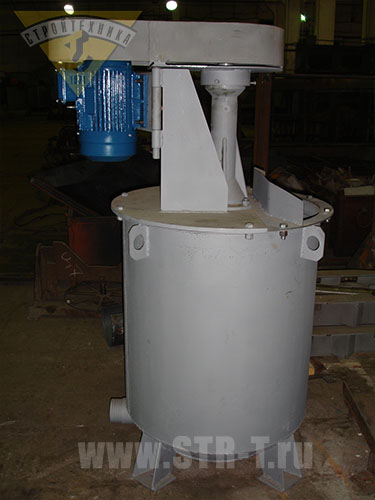

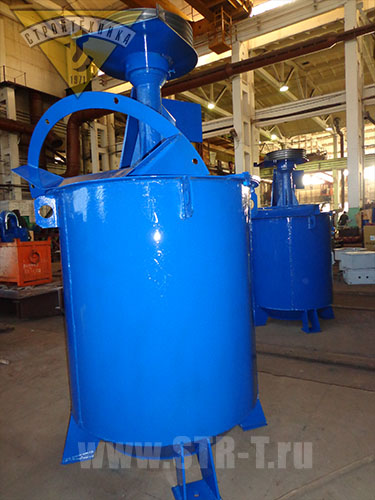

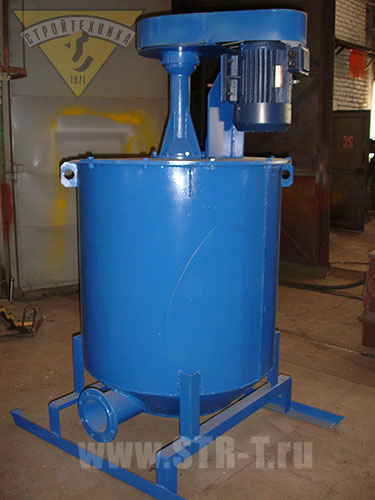

Турбулентные растворосмесители РМ-350, РМ-750, РМ-2000
Растворомешалка или растворосмеситель серии РМ - турбулентная установка циклического действия, предназначенная для производства строительного раствора или иных водоцементных, глинисто-цементных, силикато-цементных и известковых растворов, в том числе, с различными химическими добавками. Допустимая крупность наполнителей - не более 5 мм. Данные смесители используются при проведении стандартных строительных или специальных гидротехнических работ при температуре окружающей среды не ниже +1 градуса.
Конструктивно, растворосмесители тубулентного принципа действия состоят из неподвижного цилиндрического корпуса и роторного перемешивающего устройства, установленного на его оси. Корпус смесителя представляет собой сварную ёмкость, внутри которой к стенкам приварены вертикальные ребра, служащие для торможения горизонтального движения материала и активации процесса вертикального перемещения. Таким образом создаётся необходимая турбуленция, обеспечивающая смешение компонентов - подробнее о кинематике процесса.

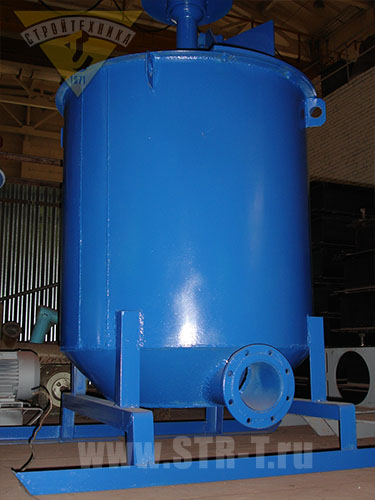

На нижнем конце вала установлена турбина. Загрузка компонентов осуществляется через отверстие в верхней крышке. Выходное отверстие для готовой смеси раствора находится в нижней части агрегата, на патрубке которого на моделях растворомешалок РМ-350 и РМ-750 должен быть установлен кран, а на модели РМ-2000 открытие затвора осуществляется пневмоцилиндром, позволяющим управлять разгрузкой смесителя дистанционно. Привод перемешивающего устройства установлен на верхней крышке корпуса и включает в себя электродвигатель с панелью (щитом) управления и клиноременную передачу, закрытую кожухом.
Состав наиболе тяжёлых растворов на основе цемента, возможных к приготовлению в растворомешалках РМ:
| Водоцементная консистенция ВЦ по весу | 10 | 5 | 3 | 2 | 1,5 | 1 | 0,8 | 0,6 | 0,5 |
| Плотность раствора г/куб.см. | 1,086 | 1,127 | 1,204 | 1,292 | 1,372 | 1,512 | 1,603 | 1,734 | 1,825 |
Технические характеристики растворосмесителей серии РМ:
| Параметр \ Модель |
РМ-350 | РМ-750 | РМ-2000 |
| Полезная ёмкость, л | 350 | 750 | 2000 |
| Время цикла приготовления раствора, мин | 1 | ||
| Диаметр турбины, мм | 300 | 300 | 500 |
| Частота вращения турбины, об/мин | 405 | 621 | 402 |
| Мощность эл.двигателя, кВт | 4 | 5,5/11 | 15 |
| Число оборотов двигателя | 1000 | ||
| Размеры, мм | |||
| ширина | 850 | 1125 | 1452 |
| высота | 1620 | 2000 | 2130 |
| Масса, кг | 322 | 486/495 | 980 |
