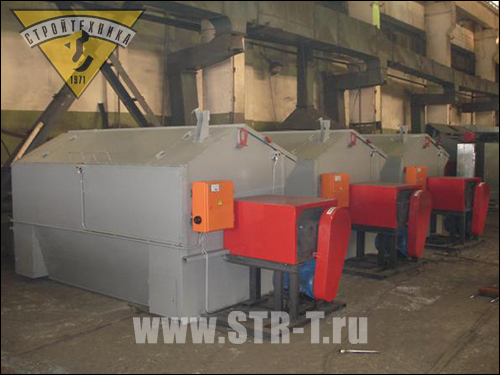

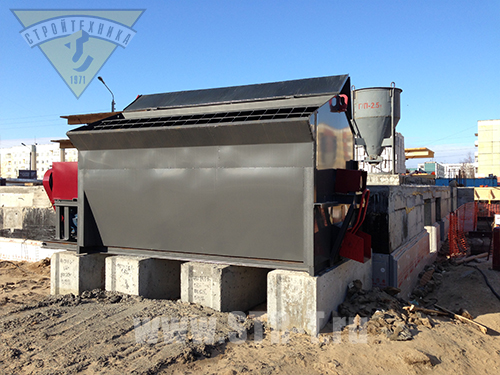

Установка хранения, перемешивания и выдачи строительного раствора У-342 М
Установка перемешивания и выдачи раствора У-342М (УВР-4) с нижней выгрузкой служит для приёма, временного хранения, омолаживания и подогрева строительного раствора. Омолаживание (активация) смеси происходит за счёт непрерывного процесса перемешивания раствора шнеком с горизонтально расположенным валом привода. Подогрев смеси, если того требуют климатические условия, осуществляется за счёт циркуляции горячего воздуха, вырабатываемого электрокалорифером, в полостях между внутренними стенками ёмкости бункера. При необходимости может устанавливаться дополнительный нагревательный элемент. Для снижения тепловых потерь все наружные стенки, в том числе и крышка установки выдачи, утеплены минеральной ватой.

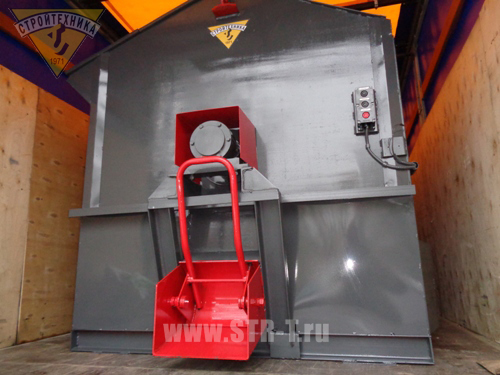

Выдача строительного раствора осуществляется через лоток с затвором, располеженном в нижней части боковой стенки. Выгрузка происходит по мере необходимости в тару или бункер, в которых уже смесь доставляется к месту проведения работ. Для ускорения выгрузки и повышения произво-дительности установки предусмотрен режим реверса шнека, при котором смесь активно перемещается к окну выдачи.
Технические параметры установки выдачи раствора У-342М / УВР-4,0:
Емкость установки, м3 - 4,0
Диаметр шнека, мм - 1480
Частота вращения шнека, об/мин - 15
Производительность выгрузки, л/мин - 500
Режим работы установки, ПВ, % 25
Мощность электрокалорифера, кВт 5-10*
Электродвигатель привода шнека:
мощность, кВт 7,5
частота вращения, об/мин 1450
Общая установленная мощность, кВт 12,5-17,5*
Размер ячеек защитной решетки в свету-140х140 мм
Габаритные размеры, мм:
Длина 4350
Ширина 1800
Высота 1950
Масса, кг (без раствора) 2250
