Торкрет установка для набрызга бетона БМ-86
Установка торкретирования БМ-86 (ТУ 34-23-10439-90) или торкрет-машина предназначена для нанесения бетона на различные поверхности для образования монолитной крепи или бетонного покрытия, крепления горных выработок, укладки смеси за опалубку и транспортирования сухих бетонных смесей по трубопроводу.
При работе на шахтах или горных выработках, с средах с повышенной взрывоопасностью, связанной с наличием газов или пыли, используется взрывобезопасное исполнение торкрет установки - БМ-86-РВ.
По принципу действия установка торкретирования БМ-86 относится к классу машин непрерывного действия со шлюзовым дозирующим барабаном. Сухая бетонная смесь непрерывно подается через сетку в загрузочную воронку, откуда поступает к лопастному дозатору. Через загрузочные проёмы в крышке верхнего уплотняющего диска смесь под действием собственного веса заполняет ячейки ротора, который при вращении подаёт её к разгрузочному устройству. Сжатый воздух выдувает смесь в выходной патрубок, к которому присоединяется рукав гибкого шланга. По рукаву пока ещё сухая смесь подается к рабочему соплу, где уже и происходит её непосредственное смешивание с водой. За счёт высокого давления готовая бетонная смесь с высокой скоростью выбрасывается из наконечника конической формы в зону укладки - происходит набразг бетона на обрабатываемую поверхность. Как работает торкрет установка можно посмотреть на видео:
Бетонная смесь или торкретмасса послойно наносится на бетонируемую поверхность до достижения необходимой толщины. Использование торкрет машины на общестроительных бетонных работах позволяет выравнивать рабочие поверхности объектов или декорировать их в промышленном стиле. Торкретирование широко применяется при отделке технических помещений, укреплении сводов в тоннелях, заделке стыков сборных конструктивных элементов, гидроизоляции.
Для работы установки набрызга бетона дополнительно требуются компрессор, подвод магистральной воды или резервуар с ней.

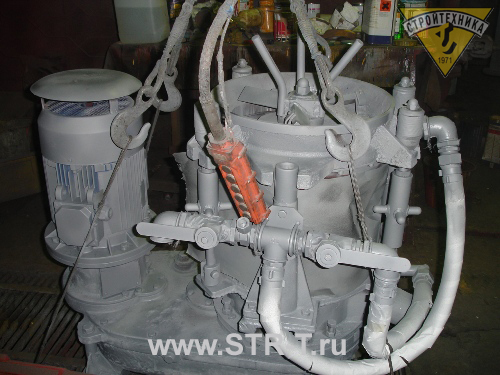

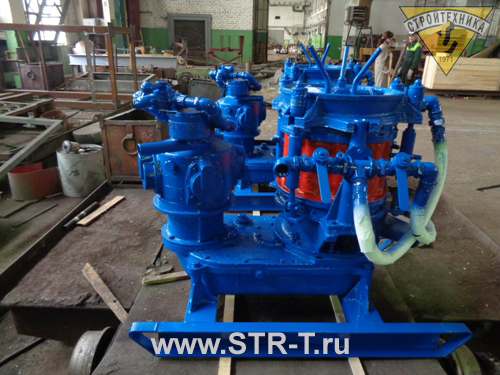

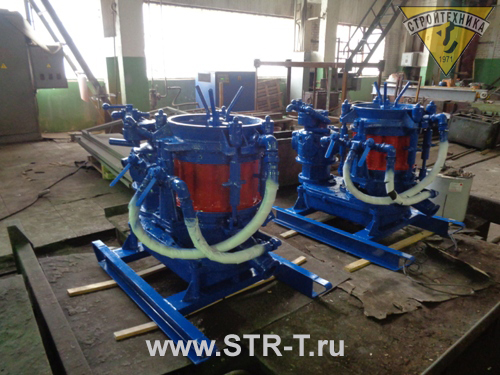

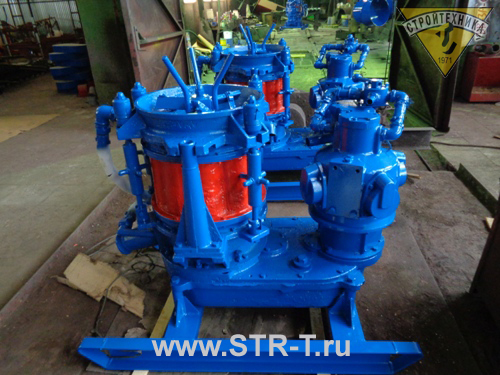

Производство устновок торкретирования - в сборочном цеху завода:
Технические характеристики установки торкретирования БМ-86:
| Производительность по сухой смеси м3/час | 5...6,6 |
| Максимальная дальность подачи, м | 300 |
| Максимальная высота подачи, м | 100 |
| Максимальная фракция заполнителя, мм | 30 |
| Диаметр выходного рукава/шланга, мм | 65 |
| Требуемое рабочее давление сжатого воздуха, МПа | 0,3...0,5 |
| Расход сжатого воздуха - электропривод/пневмопривод, м3/мин | 8/16 |
| Мощность электродвигателя, кВт | 3 |
| Габариты, мм, не более | |
| длина | 1290 |
| ширина | 820 |
| высота | 1445 |
| Загрузочная высота, мм | 1340 |
| Масса арегата без сопла и рукавов, кг | |
| - в стандартном исполнении | 740 |
| - во взрывобезопасном исполнении РВ | 800 |
