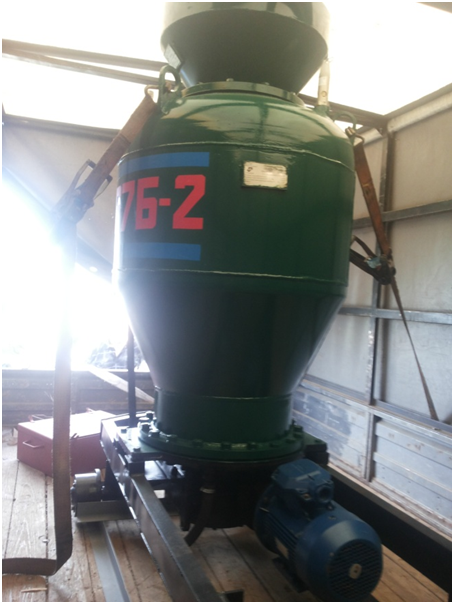

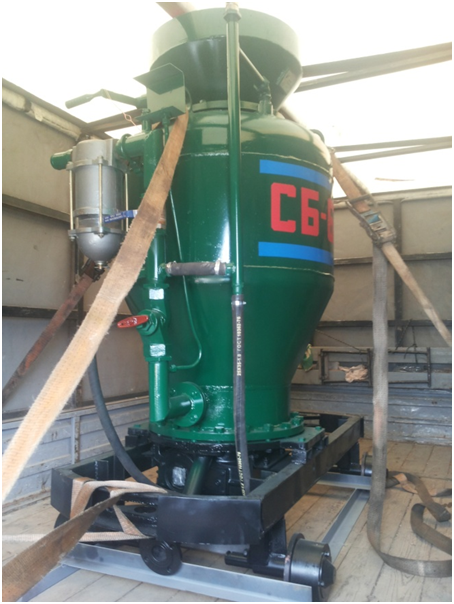

Установка торкретирования и набрызга цемента, бетонной смеси СБ-67Б
Установка торкретирования СБ-67 предназначена для укрепления существующих или создания специальных покрытий из бетона или строительного раствора. Способ воздействия - набрызг, нанесение на поверхность уплотняющей струи бетонной массы с помощью сжатого воздуха под давлением.

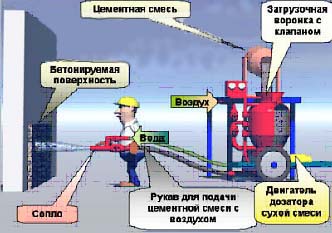

Из корпуса установки торкретирования подается сухая смесь песка, цемента и щебня, которая проходя через лопастной дозатор, подхватывается струей сжатого воздуха и поступает в сопло. Там составляющие раствора (бетона) смешиваются с водой и с большой скоростью выбрасываются на поверхность, подлежащую обработке.
Торкрет машины обычно применяют для ремонта железобетонных конструкций, при строительстве гидротехнических и инженерных сооружений. Использование торкрет установок позволяет создавать надежные огнеупорные защитные покрытия на поверхности ЖБИ. К достоинствам метода набрызга цемента (бетонной смеси) относится возможность применения в труднодоступных местах, кроме того, метод торкретирования позволяет возводить тонкостенные железобетонные конструкции.
Технические характеристики торкрет-машины для набрызга цемента и раствора:
| Исполнение установки набрызга бетона | Обычное СБ-67Б1 | Шахтное СБ-67Б2 |
| Производительность по загрузке сухой смеси, м3/мин | 4 | 4 |
| Емкость установки по загрузке, л, не менее | 320 | 320 |
| Рабочее давление сжатого воздуха, МПа(кгс/см2), до | 0,6(6,0) | 0,6(6,0) |
| Расход воздуха, м3/мин | 8 | 8 |
| Дальность подачи бетонной смеси при прямолинейном бетонировании (макс), м | ||
| по горизонтали | 300 | 300 |
| по вертикали | 45 | 45 |
| Крупность фракций заполнителя, мм, не более | 20 | 20 |
| Установленная мощность электродвигателя привода питателя, кВт, не более | 2,2 | 2,2 |
| Габаритные размеры, мм | ||
| длина | 1460 | 1850 |
| ширина | 1100 | 1166 |
| высота | 1760 | 1700 |
| Масса, кг, не более | 680 | 1010 |
