Металлическая щитовая опалубка стен, колонн
Крупнощитовая опалубка представлена большими щитами площадью до 20м2. Она оборудована различными несущими и поддерживающими элементами и предназначена для сооружения крупногабаритных массивных конструкций, например длинных повторяющихся стен, перекрытий и зданий различного назначения.
Модульная опалубка стен состоит из отдельных щитов опалубки, которые объединяют в пространственную опалубочную систему с помощью различных крепёжных элементов. Применяется при возведении лифтовых шахт, столбчатых фундаментов, ростверков и т.д.
Мелкощитовая разборно-переставная опалубка представляет собой мелкие до 2м2 и массой до 50 кг щиты, из которых собирают опалубочные системы различной сложности для бетонирования любых как горизонтальных, так и вертикальных бетонных сооружений, например, фундаменты зданий, несущие и внутренние стены, перегородки, колонны и т.д.
Скользящая опалубка используется для сооружения вертикальных бетонных конструкций большой высоты и состоит из щитов, основания, подмостей, рам с домкратами и станций управления подъёмом опалубочной системы. Её применяют при постройке несущих стен жилых зданий, градирен, дымовых труб и других зданий высотой более 35 м и стен с толщиной больше 25 см.
Горизонтальная опалубка представляет собой жёсткую рамную конструкцию на тележках с навешанными на ней опалубочными панелями, рабочим настилом и механизмом горизонтального и вертикального перемещения опалубки. Применяется при возведении протяжённых строительных объектов как в виде отдельной стены, так в виде закрытого сооружения, состоящего из несущих стен и покрытия необходимой длины путём непрерывного бетонирования сооружения по всей длине.
Материалы при изготовлении щитов опалубки – фанера, листовой металл, пластик и их комбинации. Водостойкая фанера и фанера с фенолформальдегидным покрытием позволяют получать ровные и гладкие поверхности бетона. Палуба из фанеры имеет коэффициент повторного использования – 50-100 раз, малый вес и среднюю цену за квадратный метр материала. Стальные листы в качестве материала для щитов дают превосходную поверхность бетона, имеют самый большой коэффициент повторного применения (до 700 раз при правильном строительном цикле), но имеют большую массу, высокую теплопроводность и стоимость. Пластик имеет небольшую массу, но, как и металл, дорог и при температуре более 60 градусов начинает коробиться, терять форму.

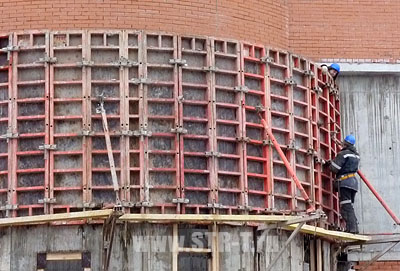

Сборка и разборка опалубки стен производится только подъёмными механизмами при помощи специального захвата, закреплённого на канатных стропах. Щиты скрепляются между собой любыми гранями и доукомплектовываются по необходимости панелями той же конструкции, но с меньшими размерами. Щиты опалубки жёстко закрепляются на стальном, реже алюминиевом каркасе, выполненном из стандартных уголков и замкнутых профилей. Собранная опалубочная система эффективно противостоит нагрузкам кручения, а также упрощается её установка, горизонтальное выравнивание и повышается безопасность использования при высотном строительстве. Для восприятия бокового давления бетона противоположные опалубочные щиты стягиваются винтовыми стяжками и оснащаются раскосами, винтовые стяжные муфты которых позволяют регулировать возведение панелей в вертикальной плоскости. Так же в комплект входят навесные консольные подмости для бетонирования, замки для соединения щитов опалубки, а также стяжки. Щитовая опалубка универсальна, взаимозаменяема. Монтаж осуществляется как в вертикальном, так и в горизонтальном положениях. В рёбрах каркаса предусмотрены отверстия для установки кронштейнов и подкосов. Между собой щиты скрепляются при помощи замков (не менее 3 по высоте щита). После возведения и закрепления щитов все неиспользуемые отверстия закрываются заглушками во избежание истечение бетона.
Опалубка колонн используется для сооружения бетонных колонн разного сечения и формы. Её выполняют из вертикальных щитов с отверстиями под тяжи, что позволяет точно установить форму и размеры колонны в плане. Опалубка колонн оснащена двойными или одинарными укосами, с помощью которых осуществляется рихтовка установленной опалубки, т. е. достигается полное соответствие вертикалям. Также она оснащается подмостями, которые служат для организации рабочей площадки в процессе бетонирования. В качестве материала для палубы применяется ламинированная фанера. Её боковые части обрабатываются герметиком, что обеспечивает плотную стыковку с алюминиевым профилем. Крепление опалубочных панелей осуществляется винтовыми стяжками, угловыми элементами или специальным крепежом.
Опалубка колонн представлена двумя конструктивными решениями:
- в качестве опалубки колонн используются обычные вертикальные щиты опалубки, которые монтируются при помощи шкворен. Данный вариант даёт возможность сооружать колонны разного диаметра, в том числе прямоугольные, используя один комплект опалубочных панелей;
- используются щиты опалубки, выполненные точно по размерам проектируемой колонны, которые скрепляются между собой при помощи замков и специальных угловых элементов; при такой схеме невозможно сооружать колонны разного сечения, пользуясь всего лишь одним комплектом опалубочных панелей.
