Бетоносмесители гравитационного действия

В бетоносмесителях гравитационного принципа действия свободное смешивание материалов до однородной смеси происходит при их многократном подъёме и падении - то есть за счёт гравитационных сил во вращающемся смесительном барабане. Внутренняя поверхность барабана оснащена лопастями, жёстко закрепленными под определённым углом. При вращении барабана компоненты смеси поднимаются лопастями и за счет сил трения, а затем свободно падают вниз. При этом образуются радиальные, осевые и турбулентные потоки движения материала, которые способствуют равномерному распределению частиц по всему объему замеса.

Барабан гравитационного смесителя состоит из корпуса цилиндро-конической (или двухконусной) формы, к которому на кронштейнах крепятся донные и горловинные лопасти. Для предупреждения износа корпуса его внутренняя поверхность облицовывается броневыми листами футеровкой.

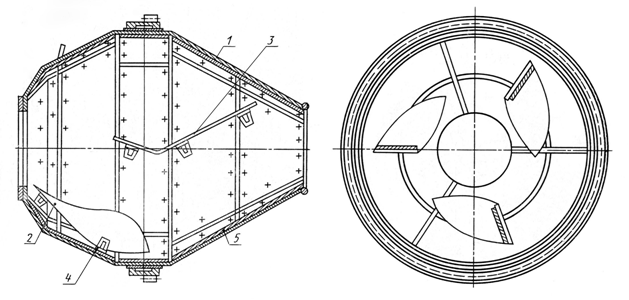

Барабан гравитационного бетоносмесителя: 1- корпус, 2- донная смесительная лопасть, 3- горловинная смесительная лопасть, 4- кронштейн, 5- футеровка.

Лопасти по форме могут быть плоские, ковшовые, гнутые и комбинированные. В практике чаще всего используются плоские лопасти в силу простоты их изготовления и ремонта.
