Потокообразование в двухвальных горизонтальных смесителях

В горизонтальных (лотковых) бетоносмесителях с двумя валами как цикличного, так и непрерывного действия используют две схемы движения бетонной смеси: противоточная и поточно-контурная.

При противоточной схеме движения рабочие лопасти смесительного механизма установлены на вращающихся валах таким образом, чтобы при их вращении создавалось перекрестное перемещение материалов, подлежащих перемешиванию: от стенок корпуса к центральной части, вверх. Далее, материалы смеси, опускаясь под действием гравитационной силы, возвращаются от центральной продольной линии к периферии. Флотация легких фракций, входящих в состав смеси, при такой схеме исключается. Траектория частиц приготовляемой смеси при подобной кинематической схеме сокращается, и, как следствие, происходит снижение энергоемкости процесса. Однако по длине корпуса возникает неравномерное распределение материала, поэтому рабочие лопасти в средней части валов смесителя испытывают более высокие нагрузки.

При организации поточно-контурной схемы движения материалов бетонной смеси, рабочие лопасти на валах установлены так, что смесь перемещается вдоль валов. Но при этм лопасти первого вала смещают материал от торца и передают на второй вал, лопасти которого направляют компоненты в противоположную сторону. Так формируется замкнутая траектория движения частиц смеи по большому кругу циркуляции. При этом в средней части корпуса материал движется по малому кругу циркуляции.

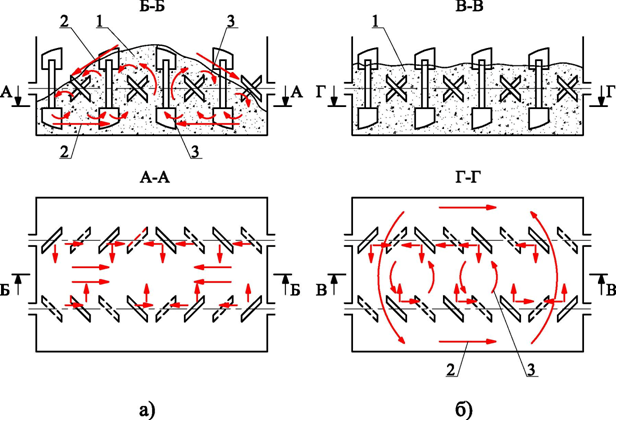

Схемы движения бетонной смеси в корпусе двухвального горизонтального смесителя:

a) противоточная; b) - поточно-контурная;
1 - уровень смеси; 2 - большие круги циркуляции; 3 - малые круги циркуляции
