Конструкция установки СО-2

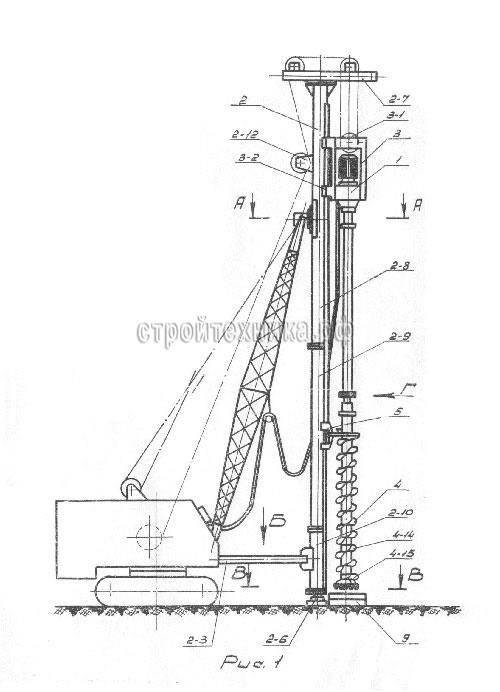

Установка устройства буронабивных свай СО-2 состоит из двух основных частей: базовой машины (например, крана-экскаватора Э-1252, или аналогичной) с укрепленной на ней стойкой 2 и бурового навесного оборудования в варианте I или II (рис. 1 и рис. 4).

Вариант навесного оборудования I включает в себя следующие агрегаты и узлы:
1. Стойка
2. Каретка
3. Привод с двигателем
4. Буровая колонна
5. Очиститель
6. Шнек
7. Расширитель
4. Буровая коронка
5. Перехват
В ряде случаев это навесное оборудование может быть укреплено на существующих копровых установках для погружения свай и оболочек.

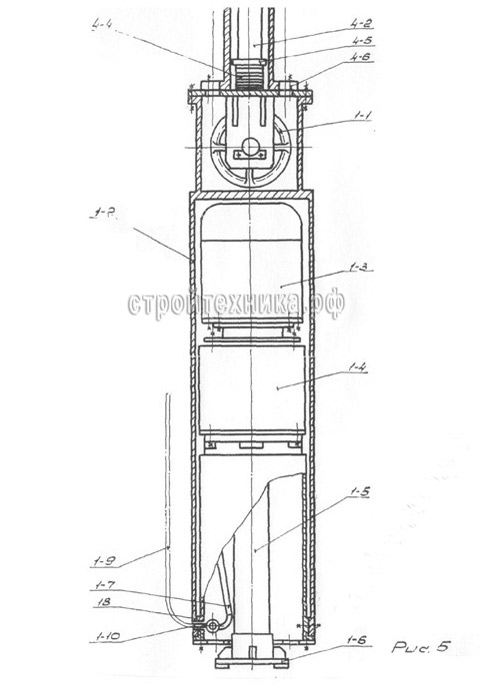

Вариант навесного оборудования II (рис. 4 и рис. 5) комплектуется агрегатами, в состав которых входят:
1. Каретка
2. Штанга (телескопическая)
3. Привод (с двигателем 75 кВт)
4. Желонка
5. Кондуктор (обсадная горловина)
Для бурения скважин диаметром от 800 до 1700 мм устанавливаются желонку 5 и кондуктор 6 соответствующего диаметра.
При необходимости уширения полости под пяту сваи, вместо желонки устанавливают расширитель с бадьей соответствующего диаметра.
При буровом навесном оборудовании в виде II применяется стойка 2, описанная в виде I без каких-либо изменений, за исключением запасовки каната.
