Расширитель буровой установки

Расширитель служит для увеличения площади опоры буронабивной сваи. Увеличение опоры сваи позволяет значительно повысить её несущую способность при незначительном увеличении объёма бетона, расходуемого на ее сооружение.

Расширитель буровой установки СО-2 представляет собой рычажную систему в сложенном положении, вписывающуюся в габариты пробуренной скважины. Под нажимом буровой колонны рычаги расширителя раздвигаются. Верхние рычаги расширителя 7-5 (рис. 5а) оборудованы сменными ножами. Нижние рычаги расширителя 7-6 оснащены твердосплавными пластинками. Рычаги расширителя шарнирно соединены с верхней муфтой 7-4, с нижней муфтой 7-8 и между собой.

В верхней части расширителя находится шестигранный хвостовик 7-1 с отверстием для стопорящего пальца, предназначенного для соединения с буровой колонной.

К шестигранному хвостовику с помощью сварки присоединена труба 7-3 с навинченной на нее верхней муфтой 7-4, имеющей квадратное отверстие в сечении для прохода штанги. Внутри трубы расположена штанга 7-2 квадратного сечения, свободно перемещающаяся в вертикальном направлении и предназначенная для передачи вращения нижней муфте 7-8 расширителя.

Нижняя часть расширителя бадья 7-10 является сменной частью. Расширитель может быть укомплектован бадьями различного диаметра. Диаметр бадьи должен соответствовать диаметру буровой коронки, с помощью которой пробурена скважина.
В верхней части бадьи расположен подшипниковый узел 7-9, позволяющий осуществить независимое, свободное вращение расширителя при неподвижной бадье.

Бадья крепится к крестовине подшипникового узла болтами 7-13. Днище бадьи оборудовано ножами 7-12, которые предназначены для подборки грунта, находящегося на дне скважины. Грунт, подобранный ножами, попадает в полость бадьи через отверстия, расположенные в днище против ножей. Для разгрузки бадьи днище ее выполнено откидным на петлях.

Если палец 7-14 установлен, как показано на чертеже, бадья вращается вместе с расширителем.
Если же палец 7-14 вынут бадья остается неподвижной, а расширитель имеет возможность свободно вращаться.
Для разбуривания полости под пяту сваи расширитель устанавливают на буровую колонну. При этом шнек с буровой коронкой снимают. Расширитель своим шестигранным хвостиком 7-1 вставляют в шестигранное отверстие нижней шнековой секции буровой колонны и закрепляют пальцем.

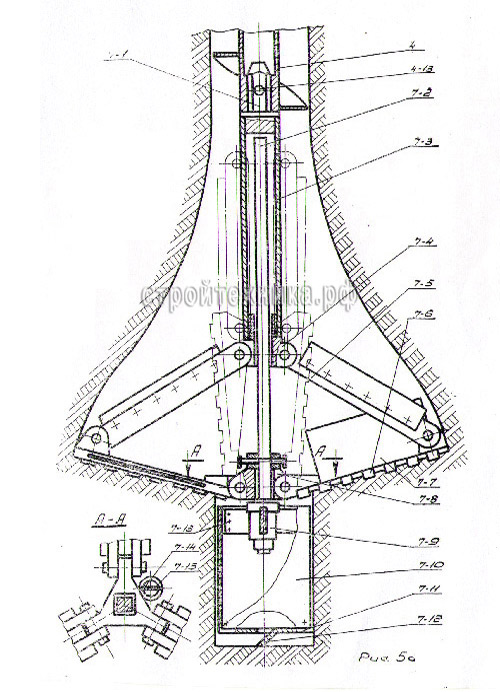

На рис. 5а изображен расширитель в раскрытом положении.
Это положение соответствует наибольшему диаметру уширения.
Расширитель погружают в пробуренную скважину в сложенном положении, которое показано на рис 5а штрихпунктирной линией.
Во время вращения расширителя, под влиянием веса колонны рычаги 7 и 6 раздвигаются и ножами, закреплёнными на них, разрушают грунт, который после этого поступает в бадью 7-10. При этом палец 7-14 расстопоривает и т. о. обеспечивают свободное вращение расширителя в подшипниковом узле 7-9, при неподвижном положении бадьи 7-10.
Объем полости под пяту сваи значительно больше объема бадьи. Поэтому расширение производят циклично, за несколько подъемов из скважины.

После того, как расширение скважины закончено, производят зачистку ее дна. Для этого расширитель погружают в скважину и вращают его вместе с бадьей. При этом палец 7-14, передающий вращение бадье, должен быть вставлен в проушину 7-15, как показано на рис. 5а (разрез А-А). Грунт, просыпанный на дно скважины, подбирается ножами 7-12 и поступает в бадью.
Разгрузку бадьи производят на поверхности путем открывания днища 7-11.

При значительном перерыве между окончанием зачистки и бетонированием сваи следует произвести повторную зачистку скважины. Работы, связанные с расширением полости под пяту сваи, следует производить при значительно меньшей подаче, чем бурение.
Неосторожное увеличение подачи приводит к разрушению скважины и поломке расширителя.
Расширитель установки бурения под буронабивные сваи СО-2 предназначен для работы в однородных грунтах и не может быть применен при наличии в грунте твердых включений, валунов и т. п.
