Консоль фасадного подъёмника

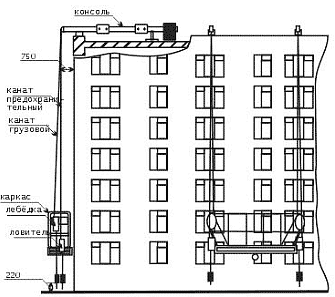

Консоль фасадного подъёмника (строительной люльки) – основной элемент несущей металлоконструкции, представляющий собой сборный сварной металлический профиль, предназначенный для фиксирования на нем грузового и страховочного троса (каната). Канаты находятся в максимально натянутом состоянии, чему способствуют закрепляемые к ним снизу металлические или железобетонные пригрузы.

Консоли строительной люльки имеют несколько стандартизированных типоразмеров, которые выбираются в зависимости от конкретных условий строительных или монтажных работ. При работе на зданиях, имеющих в конструкции выступающие элементы (козырьки, навесы, выступы, балконы и т.д.) требуются консоли с большим вылетом. Вылет консоли подъёмника определяется, как расстояние от стены до центра неподвижного блока.

Крепление консоли на крыше здания осуществляется при помощи контргрузов, количество которых определяется по сводным таблицам. Коэффициент устойчивости для выносной консоли, уравновешиваемой грузами по нормам ТБ, установленных Гостехнадзором должен быть не менее 2,2.
